Informação Básica
N ° de ModeloSJZ conical twin screw and barrel
Tipo De ProdutoExtrusão máquina de moldagem
Modo de alimentaçãoMultiple alimentação
Estrutura AssembléiaTipo Integral Extrusora
ParafusoParafuso Duplo
Sistema de noivadoEntrosamento completa
Estrutura parafuso CanalParafuso profunda
EscapeExaustão
AutomaçãoAutomático
ComputadorizadoComputadorizado
Materialpvc hdpe granulado co-extrusão
Velocidadevelocidade normal ou alta
Camadascamada única ou multicamada
Aplicaçãosuprimento de gás de água, irrigação, elétrico
Extrusorajws65/33, 75/33, 90/33, 150/38 personalizado
Controloplc hmi
Produçãoestável e alta velocidade
Tempo de garantia1 ano
Extrusor opcionalextrusora de parafuso cónico paralelo
Medição e controlo de tubossistema de medição automática online
PLC HMIsiemens
Conversorabb rexroth
Motorpeso
Serviço pós-vendasim
Pacote de Transporteembalagem de espuma e palete de pe
Especificação20 mm a 1500 mm de diâmetro
Código HS84778000
Capacidade de Produção2000 linhas/ano
Descrição de Produto
Perfil plástico tubo de PVC / Contador de folha dupla cónico / Extrusora de Dupla Rosca
Visão geral do produto
Todos os tipos de extrusores concebidos especialmente para produzir tubos e perfis de PVC. Os nossos extrusores garantem uma boa plastificação, alta capacidade e recursos avançados de controlo elétrico. O painel elétrico pode ser escolhido pelo cliente de acordo com as suas próprias exigências.
| Especificações do Fuso e Cilindro |
| Material do Fuso |
38CrMoAlA |
| Tratamento Térmico |
Bimetálicos Nitrited |
| Dureza |
VL740-940 |
| Material do Cilindro |
38CrMoAlA |
| Tratamento Térmico do Cilindro |
Nitrited, Bimetálicos |
| Dureza do Cilindro |
HV940-1100 |

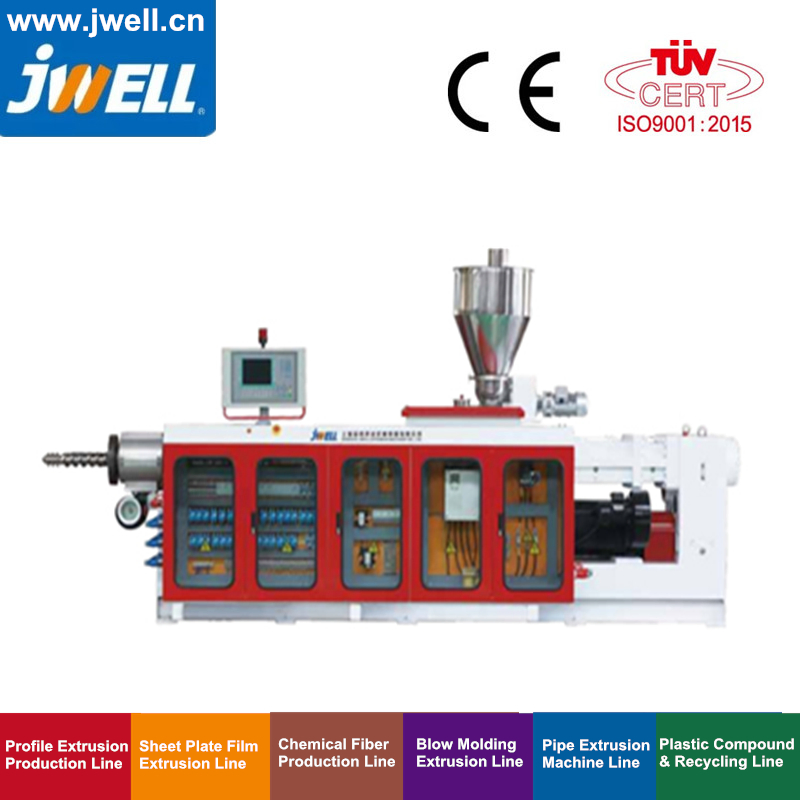

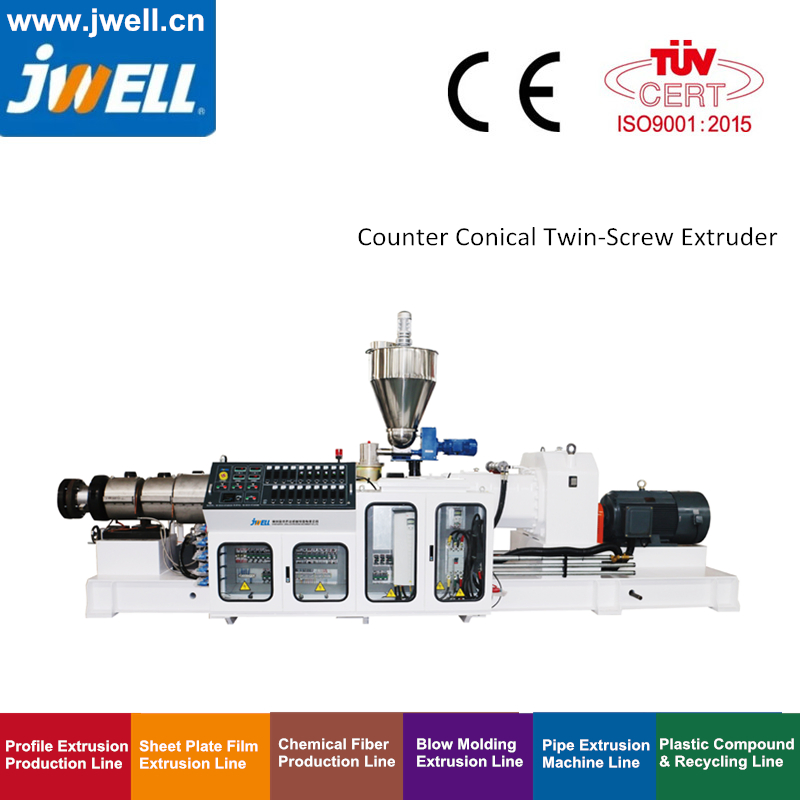

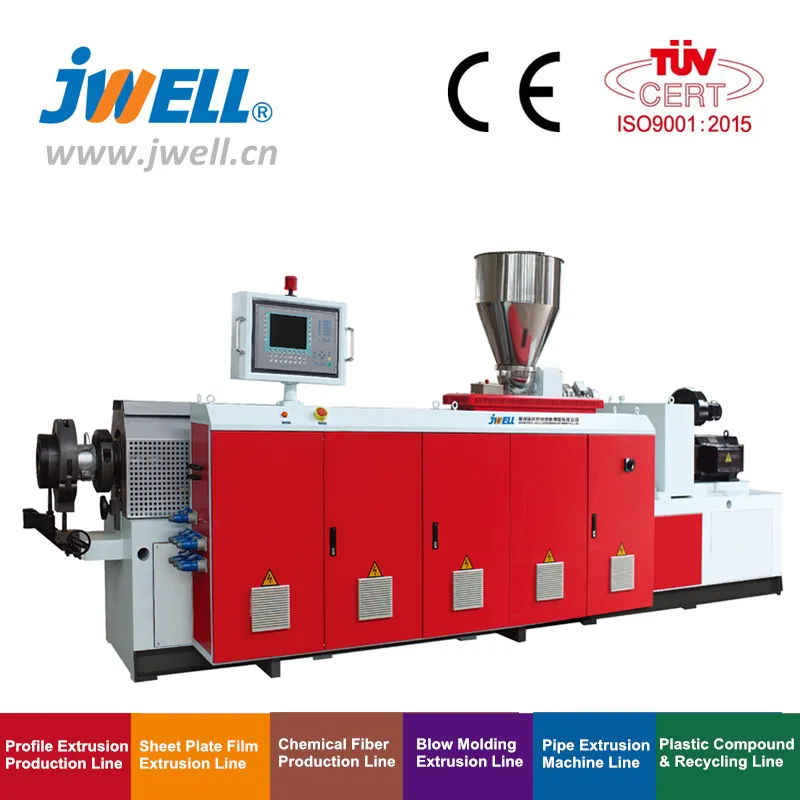

Série SJZ cónico Contador Twin-Screw Extrusora
Para a produção de tubos de PVC, perfis, folhas e placas.
Para extrusão do tubo:
| Modelo da Extrusora |
Velocidade (RPM) |
Motor (KW) |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
Peso (Kg) |
Dimensão (m) |
| SJZ45/100 | 45 | 15/18.5 | 110 | 1050 | 3000 | 3.3*1.2*2.1 |
| SJZ50/105 | 45 | 18.5/22 | 125 | 1050 | 3000 | 3.6*1.1*2.1 |
| SJZ55/110 | 45 | 22/30 | 180 | 1050 | 3500 | 3.6*1.1*2.1 |
| SJZ65/132 | 45 | 37 | 380 | 1050 | 4000 | 4.2*1.5*2.4 |
| SJZ80/156 | 34.7 | 55 | 500 | 1050 | 5500 | 4.7*1.5*2.4 |
| SJZ80/173 | 37.6 | 75 | 680 | 1050 | 6000 | 3.9*1.6*2.5 |
| SJZ92/188 | 34.7 | 110 | 800 | 1100 | 8000 | 6*1.6*2.5 |
| SJZ110/220 | 34.7 | 160 | 1400 | 1100 | 9000 | 6.5*1.6*2.5 |
Para extrusão de perfis:
| Modelo da Extrusora |
Velocidade (RPM) |
Motor (KW) |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
Peso (Kg) |
Dimensão (m) |
| SJZ45/100 | 34.7 | 15 | 60-80 | 1050 | 2500 | 3.3*1.2*2.1 |
| SJZ51/105 | 34.7 | 18.5 | 80-120 | 1050 | 3000 | 3.6*1.1*2.1 |
| SJZ55/110 | 34.7 | 22 | 100-150 | 1050 | 3500 | 3.6*1.1*2.1 |
| SJZ65/132 | 34.7 | 37/30 | 180-250 | 1050 | 4000 | 4.2*1.5*2.4 |
| SJZ80/156 | 34.7 | 55 | 300-400 | 1050 | 5500 | 4.7*1.5*2.4 |
| SJZ80/173 | 34.7 | 75 | 500-600 | 1050 | 6000 | 3.9*1.6*2.5 |
| SJZ92/188 | 34.7 | 110 | 600-800 | 1100 | 8000 | 6*1.6*2.5 |
| SJZ110/220 | 34.7 | 160 | 1200-1400 | 1100 | 10000 | 6.5*1.6*2.5 |

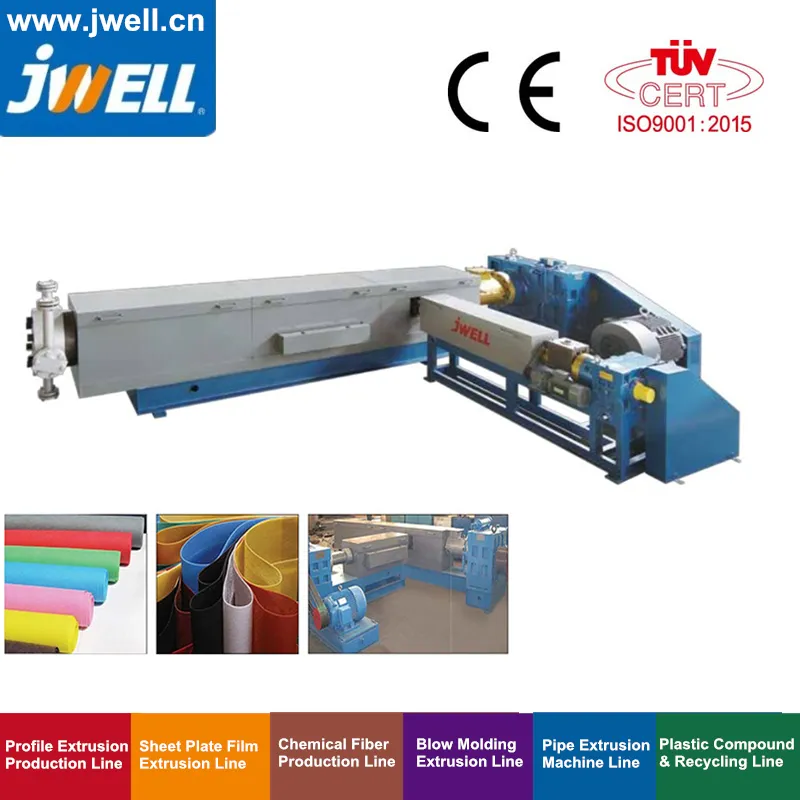

Contador extrusora de duplo fuso paralela
Para a produção de tubo de PVC:
| Modelo da Extrusora |
Velocidade (RPM) |
Motor (KW) |
Razão L/D |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
Peso (Kg) |
| SJP75/28 | 45 | 45 | 28:1 | 220-350 | 1050 | 4100 |
| SJP93/28/31 | 45 | 75 | 28:1/31:1 | 380-460 | 1050 | 4700 |
| SJP110/31 | 45 | 110 | 31:1 | 680 | 1050 | 6500 |
| SJP120/31/26 | 45 | 132 | 31:1 | 850 | 1050 | 7500 |
| SJP135/31 | 45 | 160 | 31:1 | 1100 | 1050 | 8400 |
Para a produção de perfil:
| Modelo da Extrusora |
Velocidade (RPM) |
Motor (KW) |
Razão L/D |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
Peso (Kg) |
| SJP75/28 | 36 | 37 | 28:1 | 240 | 1050 | 4100 |
| SJP93/28/31 | 36 | 55 | 28:1/31:1 | 350 | 1050 | 4700 |
| SJP110/28 | 35.8 | 75 | 28:1 | 460 | 1050 | 6500 |
| SJP120/26 | 34.3 | 110 | 26:1 | 550 | 1050 | 7500 |
| SJP130/26 | 34.3 | 132 | 26:1 | 680 | 1050 | 8400 |
Série JWT Co-rotação Twin-Screw cónico Extrusora
Para a produção de PVC material rígido e vários cabos paletização.
| Modelo da Extrusora |
Velocidade (RPM) |
Motor (KW) |
Capacidade (Kg/h) |
Potência Total (KW) |
Peso (Kg) |
| JWT67/134 | 5-58 | 45 | 500-700 | 110 | 1800 |

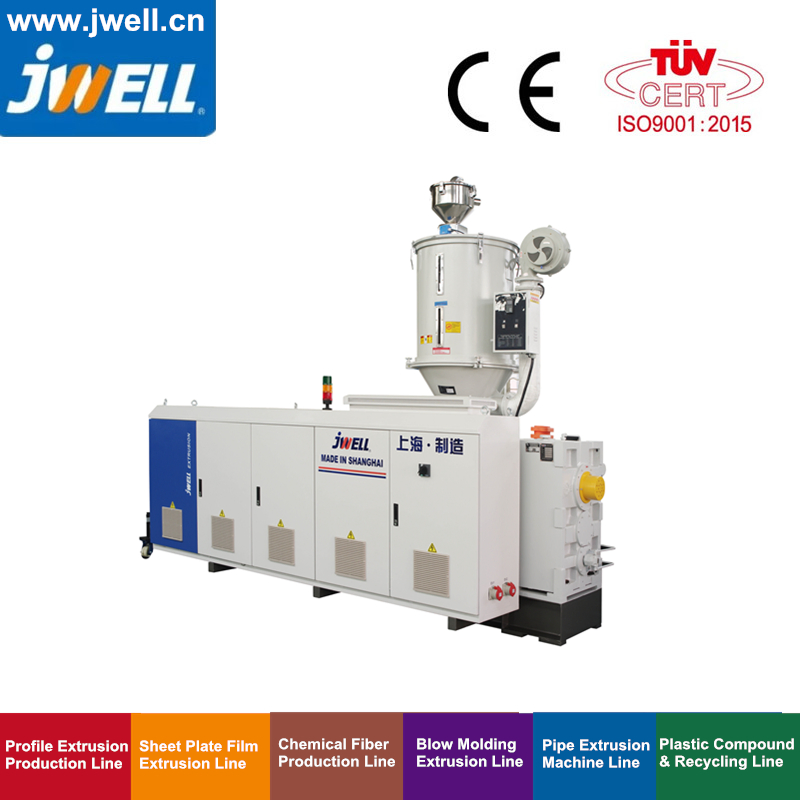

Extrusora de fuso simples para tubo de HDPE
É amplamente usado na área de abastecimento de água e fornecimento de gás. A secção de alimentação possui estrutura ranhurada com controlador de temperatura, facilitando a obtenção de uma capacidade de extrusão elevada e estável. Com a estrutura avançada do parafuso BM, é capaz de dividir o material de HDPE do estado sólido para o estado líquido.
Alta Eficiência da Série 38:
| Modelo da Extrusora |
Diâmetro do Fuso (mm) |
Razão L/D |
Motor (KW) |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
| 60*40 | 65 | 40 | 90 | 360 | 1000 |
| 75*38 | 75 | 38 | 132 | 600 | 1000 |
| 90*38 | 90 | 38 | 250 | 900 | 1150 |
| 120*38 | 120 | 38 | 315 | 1300 | 1300 |
Série Clássica 33:
| Modelo da Extrusora |
Diâmetro do Fuso (mm) |
Razão L/D |
Motor (KW) |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
| TJ45/33 | 45 | 33 | 18.5/22/30 | 60-100 | 1000 |
| TJ65/33 | 65 | 33 | 45/75/90 | 100-250 | 1000 |
| TJ75/33 | 75 | 33 | 110/132 | 250-350 | 1000 |
| TJ90/33 | 90 | 33 | 160/185 | 450-550 | 1150 |
| TJ120/33 | 120 | 33 | 280/315 | 700-900 | 1300 |
| TJ150/33 | 150 | 33 | 355/400 | 1000-1300 | 1300 |
Recursos: Usando o novo tipo de parafuso de barreira, esta extrusora tem uma elevada capacidade de extrusão em alta rotação com baixo consumo de energia, obtendo um bom efeito de mistura a baixa temperatura.

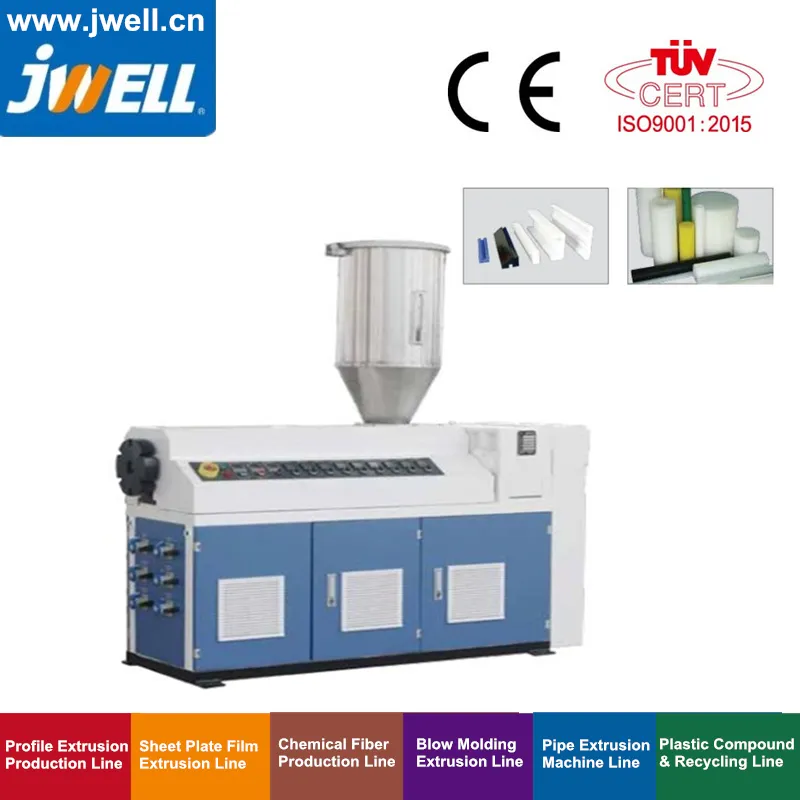

Extrusora de fuso simples para perfil
Este modelo de equipamento é utilizado principalmente para extrusão de perfis. A estrutura e a forma dos fusos e cilindros variam muito para garantir uma boa plastificação e alta capacidade, atendendo às diferentes necessidades do cliente. Adequado para perfis de PVC / PC / ABS.
| Modelo da Extrusora |
Diâmetro do Fuso (mm) |
Razão L/D |
Motor (KW) |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
Transformação de Polímero |
| TJ45 | 45 | 25/28 | 11/15/18.5 | 10-100 | 1000 | PC/ABS/PC |
| TJ65 | 65 | 25/28 | 18.5/22/30 | 10-100 | 1000 | PVC/PC/ABS |
| TJ75 | 75 | 25/28 | 37 | 10-100 | 1000 | PVC/PC/ABS |
| TJ80 | 80 | 28/30 | 37 | 10-90 | 1000 | PP/ABS/PC |
| TJ90 | 90 | 28/30 | 45 | 10-90 | 1000 | PP/ABS/PS |
| Tj120 | 120 | 28/30 | 75 | 10-90 | 1000 | PC/ABS |

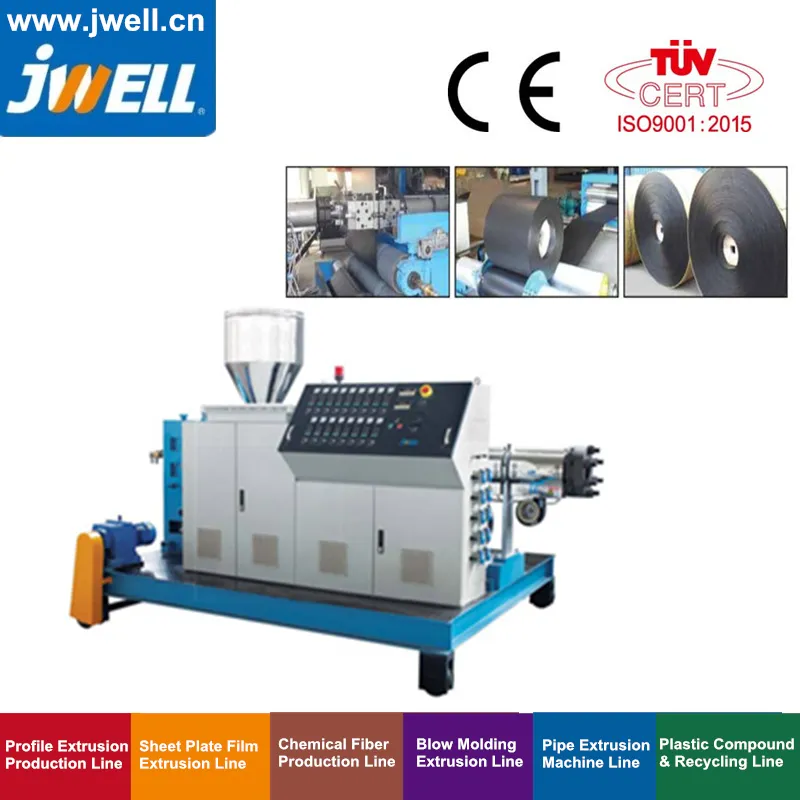

Extrusão de Cobertura para Correia Transportadora de PVC PVG
Desenvolvido para atender aos requisitos técnicos de correias transportadoras, este sistema realiza a extrusão da cobertura e a moldagem da superfície da correia de PVC, ajustando a espessura da cobertura com alta precisão e baixo consumo de energia.
| Modelo da Extrusora |
Diâmetro do Fuso (mm) |
Razão L/D |
Velocidade (RPM) |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
Peso (T) |
Dimensões (mm) |
| TJ90/30 | 90 | 30 | 10-45 | 150 | 1200 | 4 | 3650*2520*2100 |
| TJ120/28 | 120 | 28 | 10-45 | 300 | 1200 | 5 | 4500*2520*2200 |
| TJ150/28 | 150 | 28 | 10-45 | 400 | 1200 | 6.5 | 5500*2520*2300 |
Extrusora para Fita Estreita Eletrônica de PC PS
Fitas estreitas de PS/PC são amplamente utilizadas para embalagem de componentes eletrônicos como ICs, resistências, indutâncias, capacitores, conectores, interruptores, entre outros. O produto realiza a extrusão composta de três camadas.
| Modelo da Extrusora |
Diâmetro do Fuso (mm) |
Razão L/D |
Motor (KW) |
Velocidade (RPM) |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
| TJ45 | 45 | 28 | 11 | 10-75 | 10-75 | 1000 |
| TJ35 | 35 | 28 | 7.5 | 10-75 | 10-75 | 1000 |

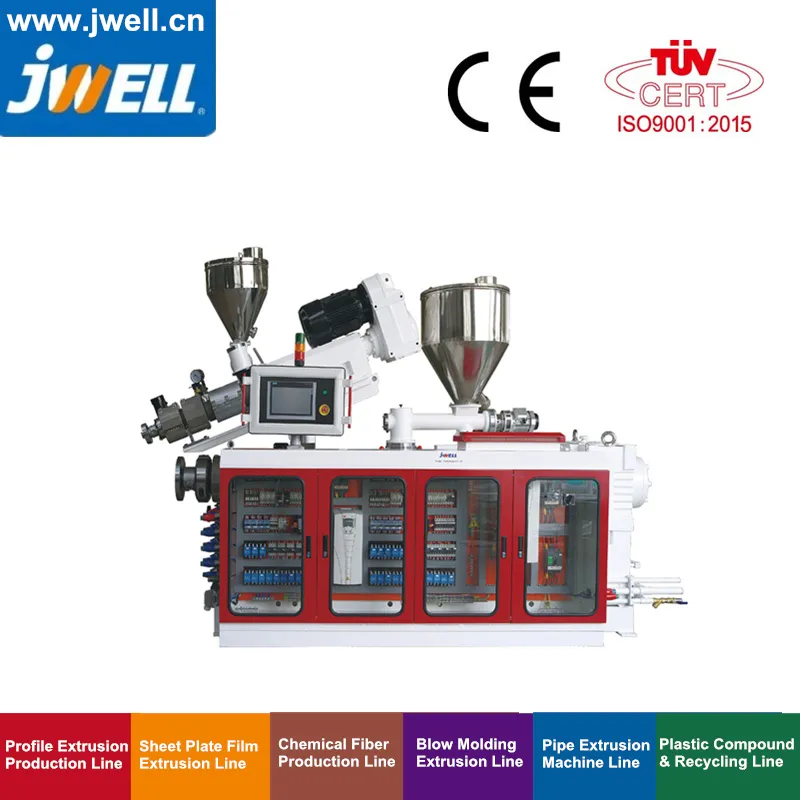

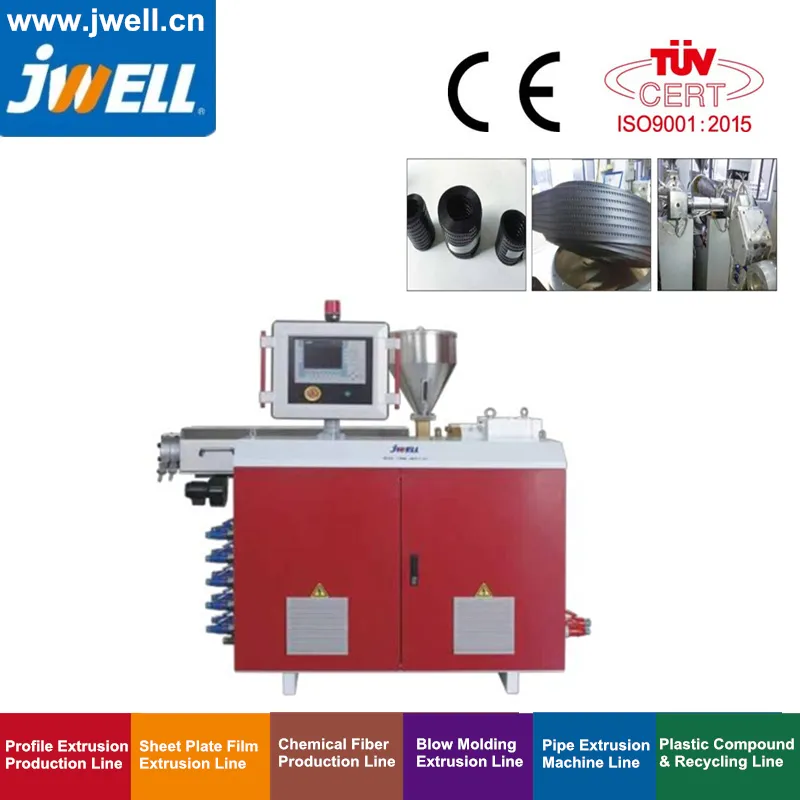

Sistemas Especiais de Co-Extrusão
Fornecemos todos os tipos de máquinas de co-extrusão para atender às necessidades reais de diversos clientes, utilizadas para pré-co-extrusão e pós-co-extrusão de perfis, revestimento de superfícies de madeira-plástico ou marcação de linhas em tubos.
Para linha de marcação de tubos:
| Modelo da Extrusora |
Diâmetro do Fuso (mm) |
Razão L/D |
Velocidade (RPM) |
Motor (KW) |
Aquecimento do Cilindro (KW) |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
| TJ25/25A | 25 | 25 | 1-15 | 0.75 | 3 | 3 | 1100±50 |
| TJ25/25B | 25 | 25 | 1-50 | 1.50 | 3 | 8 | 1100±50 |
| TJ30/28 | 30 | 28 | 1-50 | 3 | 3.6 | 10 | 1100±100 |
Para co-extrusão de perfis:
| Modelo da Extrusora |
Diâmetro do Fuso (mm) |
Razão L/D |
Velocidade (RPM) |
Motor (KW) |
Aquecimento do Cilindro (KW) |
Capacidade (Kg/h) |
Altura ao Centro (mm) |
| TJ30/25 | 30 | 25 | 1-60 | 3-4 | 3 | 8-10 | Ajustável 800-1200 |
| TJ35/25 | 35 | 25 | 1-50 | 4-5.5 | 6.9 | 10-12 | Ajustável 800-1200 |
| TJ45/25 | 45 | 25 | 1-58 | 5.5-7.5 | 9 | 20-25 | 1100±100 |
| TJ50/25 | 50 | 25/28 | 1-58 | 11-15 | 10 | 25-35 | 1100±100 |
| TJ65/25 | 65 | 25/28 | 1-80 | 15-22 | 12 | 35-40 | 1100±100 |
| SJZ35/75 | 35/75 | 22.97 | 1-39 | 11 | 9 | 35-40 | Ajustável |
Extrusora de Fiação
Utilizada para a fusão e fiação de chips de PET, PA6, PA66 e PP. O fuso foi projetado para otimizar a qualidade do material fundido, contando com caixa de engrenagens de alta precisão para garantir estabilidade operacional e baixo ruído.
| Modelo da Extrusora |
Velocidade (RPM) |
Razão L/D |
Capacidade (Kg/h) |
Velocidade (RPM) 2 |
Pressão (Mpa) |
Potência Transmissão (KW) |
Potência Aquecimento (KW) |
Zonas Aquecimento |
Tensão (V) |
Altura Centro (mm) |
Peso (T) |
| JWM45/25 | 45 | 25 | 38 | 20-90 | 15-25 | 7.5 | 8 | 3 | 220 | 340 | 1 |
| JWM65/25 | 65 | 25 | 78 | 20-90 | 15-25 | 18.5 | 16 | 5 | 220 | 340 | 1.3 |
| JWM80/25 | 80 | 25 | 115 | 20-80 | 15-25 | 37 | 27 | 5 | 220 | 510 | 1.8 |
| JWM90/25 | 90 | 25 | 196 | 20-80 | 15-25 | 45 | 32 | 5 | 220 | 510 | 2 |
| JWM105/25 | 105 | 25 | 295 | 20-70 | 15-25 | 55 | 45 | 5 | 220 | 610 | 3 |
| JWM120/25 | 120 | 25 | 390 | 20-60 | 15-25 | 75 | 54 | 6 | 220 | 660 | 3.5 |
| JWM135/25 | 135 | 25 | 535 | 20-60 | 15-25 | 90 | 63 | 6 | 220 | 660 | 4.2 |
| JWM150/25 | 150 | 25 | 652 | 20-60 | 15-25 | 110 | 76.5 | 6 | 380 | 710 | 5 |
| JWM160/25 | 160 | 25 | 705 | 20-60 | 15-25 | 132 | 85.5 | 6 | 380 | 710 | 6 |
| JWM170/25 | 170 | 25 | 850 | 20-60 | 15-25 | 160 | 103.5 | 6 | 380 | 720 | 8 |
| JWM180/25 | 180 | 25 | 972 | 20-60 | 15-25 | 185 | 110 | 7 | 380 | 800 | 10 |
| JWM200/25 | 190 | 25 | 1050 | 20-60 | 15-25 | 200 | 150 | 7 | 380 | 1000 | 12 |
Extrusora de Fuso Simples para Não Tecidos de PP
Especializada na produção de tecidos PP. Utiliza normalmente duas extrusoras em série. A extrusora principal possui razão L/D de 30:1, enquanto a extrusora auxiliar (utilizada para reciclagem de sobras na linha) possui razão L/D de 15:1.
| Diâmetro do Fuso (mm) |
Razão L/D |
Velocidade (RPM) |
Potência Transmissão (KW) |
Potência Aquecimento (KW) |
Zonas Aquecimento |
Tensão (V) |
Altura Centro (mm) |
Peso (T) |
Nota |
| 135 | 135/30 | 20-60 | 75 | 80 | 6 | 220 | 660 | 4.5 | Adequado para 1.6m |
| 105 | 105/15 | 20-80 | 15/18.5 | 18 | 4 | 220 | 660 | 2 |
| 150 | 150/30 | 20-60 | 110 | 90 | 7 | 380 | 710 | 5.5 | Adequado para 2.4m |
| 105 | 105/15 | 20-80 | 15/18.5 | 18 | 4 | 220 | 710 | 2 |
| 160 | 160/30 | 20-60 | 132 | 100 | 7 | 380 | 710 | 6.5 | Adequado para 2.4m |
| 105 | 105/15 | 20-80 | 22 | 18 | 4 | 220 | 710 | 2 |
| 170 | 170/30 | 20-60 | 132 | 110 | 7 | 380 | 710 | 8.5 | Adequado para 3.2m |
| 105 | 105/15 | 20-80 | 22 | 18 | 4 | 220 | 710 | 2 |
| 180 | 180/30 | 20-50 | 160 | 120 | 7 | 380 | 720 | 10.5 | Adequado para 3.2m |
| 120 | 120/15 | 20-80 | 30 | 24 | 4 | 220 | 720 | 2.5 |
Extrusora Monofuso para UHMW-PE (Ultra Alto Peso Molecular)
Possui design patenteado de fuso e cilindro, ideal para processar materiais em pó com massa molecular superior a 1,5 milhões. Supera a baixa capacidade de fluxo e a degradação mecânica, garantindo uma plastificação estável e confiável com alta eficiência e baixo consumo de energia.
| Dados Técnicos - UHMW-PE |
| Número de modelo | TJ45/25 |
| Rotação da Rosca (RPM) | 3-25 |
| Capacidade (kg/h) | 3-10 |
| Potência do Motor (KW) | 5.5 |
| Potência de Aquecimento (KW) | 9.4 |
