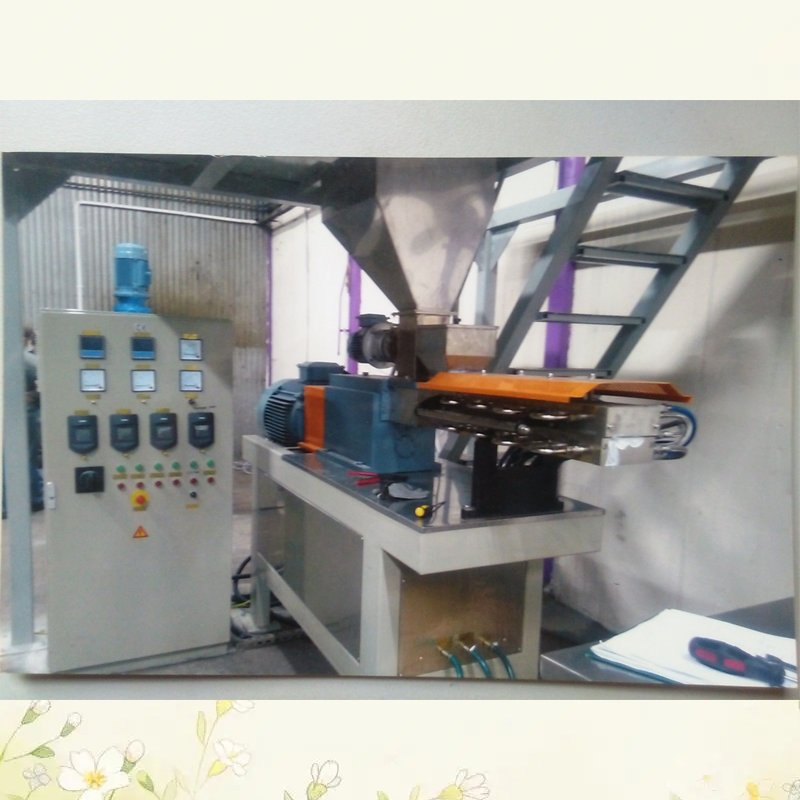

Extrusora Dupla Profissional para Pintura em Pó

Costumização:	Disponível
Parafuso:	Parafuso Duplo
certificado:	ce, atex, sgs, tuv

Informação Básica

Pacote de Transporte

palete, caixa

Origem

Yantai, China

Capacidade de Produção

5 conjuntos/mês

Descrição de Produto

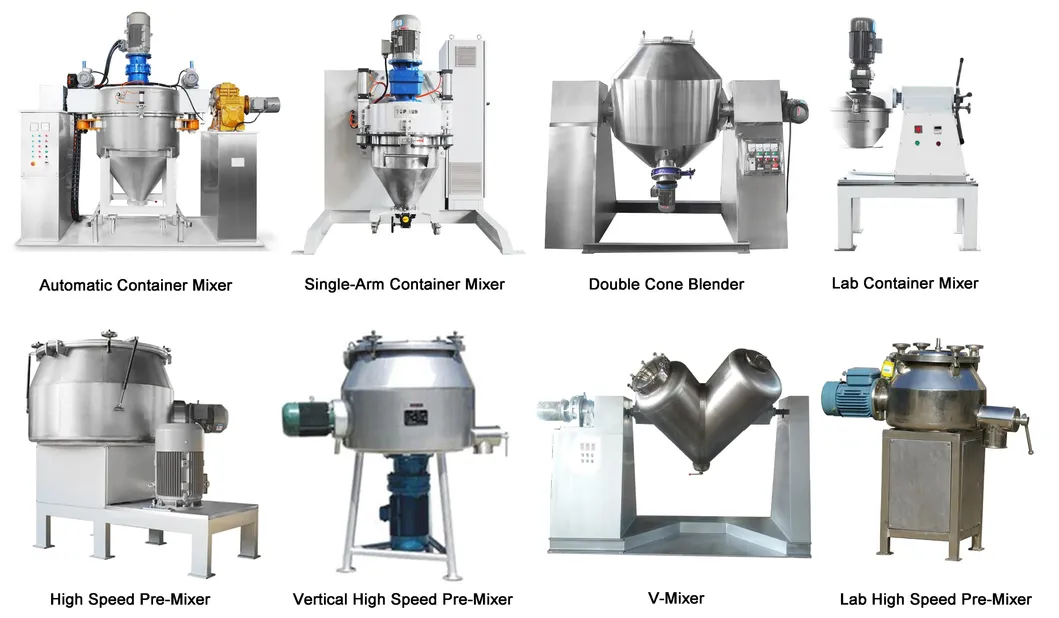

1. Misturadores

Extrusora Dupla Profissional para Pintura em Pó

1.1 Misturador automático de contentores

O misturador automático de contentores está a trabalhar com carrinhos de material contínuo, o recipiente enche os materiais e é levantado e encaixado com firmeza com a cabeça de mistura automaticamente. A cabeça misturadora inclina-se juntamente com os recipientes e obtém-se o resultado homogéneo da mistura, após a mistura final, de acordo com o tempo de regulação, e regressa à posição original, todo o processo será controlado pelo PLC.

Principais características

Vários recipientes amovíveis para operação circular
Elevada eficiência
Adotar o PLC para realizar a automação
Mistura homogeneizada
Sem grânulo de cura
Conveniente para limpeza e manutenção
Funcionamento seguro e confiável

Dados técnicos:

Modelo	Volume (L)	Saída (kg/depósito)	Motor de mistura (kw)	Motor de inclinação (kw)	Motor de esmagamento (kw)	Tempo de mistura (min)	Modo de controlo	Dimensões totais (MM)
FHJ-15	15	8	1.5	-	-	5-10	PLC	750 * 480 * 950
FHJ-120	120	60	5.5	0.2	-	5-10	PLC	1800 * 1800 * 1950
FHJ-150	150	70	5.5	0.37	2.2	5-10	PLC	2150 * 1100 * 2300
FHJ-300	300	150	15	3	2.2	5-10	PLC	2150 * 1100 * 2300
FHJ-600	600	300	22	4	4	5-10	PLC	2650 * 1250 * 2700
FHJ-1000	1000	500	30	4	4	5-10	PLC	2900 * 1550 * 3100
FHJ-2000	2000	1000	45	5.5	5.5	5-10	PLC	3500 * 2350 * 3650

1.2 Pré-misturador de alta velocidade

Características

Elevada eficiência e funcionamento fácil
Limpeza segura e fácil de mudar de cor
Combinação de mistura e esmagamento em equipe
Tempo de pré-obtenção de mistura, curto e homogéneo
Excelente vedação, sem fugas de pó
Tipo vertical ou horizontal como opcional

Dados técnicos:

Modelo	Volume (L)	Motor de mistura (kw)	Motor de esmagamento (kw)	Tempo de mistura (min)	Dimensões totais (mm)
GHJ-20	20	0.55	0.37	3-5	700 * 500 * 800
GHJ-100	100	3	1.5	3-5	1000 * 600 * 900
GHJ-200	200	5.5	3	3-5	1500 * 900 * 1400
GHJ-300	300	7.5	4	3-6	1800 * 900 * 1400
GHJ-500	500	15	5.5	4-6	1800 * 1300 * 1800
GHJ-800	800	18.5	7.5	4-6	1900 * 1300 * 2000
GHJ-1000	1000	22	7.5	4-6	2300 * 1400 * 2000

1.3 Misturador de cone duplo

Este misturador de cone duplo é composto por um recipiente rotativo com dois cones e dois agitadores. Esta máquina é aplicável ao revestimento em pó, produtos farmacêuticos, químicos, géneros alimentícios, corantes e outros materiais multicompostos. Tem um efeito notável na mistura de pós e partículas com uma fluidez relativamente boa. O corpo é feito de aço inoxidável, polido tanto no interior como no exterior, com um aspecto bonito e fácil de utilizar.

Dados técnicos:

Modelo	Volume (L)	Saída (kg/depósito)	Motor rotativo (kw)	Motor de mistura (kw)	Tempo de mistura (min)	Dimensões totais (mm)
SXH-100	300	150	1.5	1.5	0-30	1760 * 830 * 2030
SXH-200	400	200	1.5	1.5	0-30	1830 * 830 * 2150
SXH-300	600	300	2.2	1.5	0-30	1980 * 1000 * 2275
SXH-500	1000	500	4	4	1-30	2630 * 1140 * 2620
SXH-1000	2000	1000	5.5	5.5	0-30	3060 * 1440 * 2860
SXH-1500	3000	1500	7.5	7.5	0-30	3700 * 2000 * 2970
SXH-2000	4000	2000	8.5	8.5	0-30	3800 * 2500 * 3500

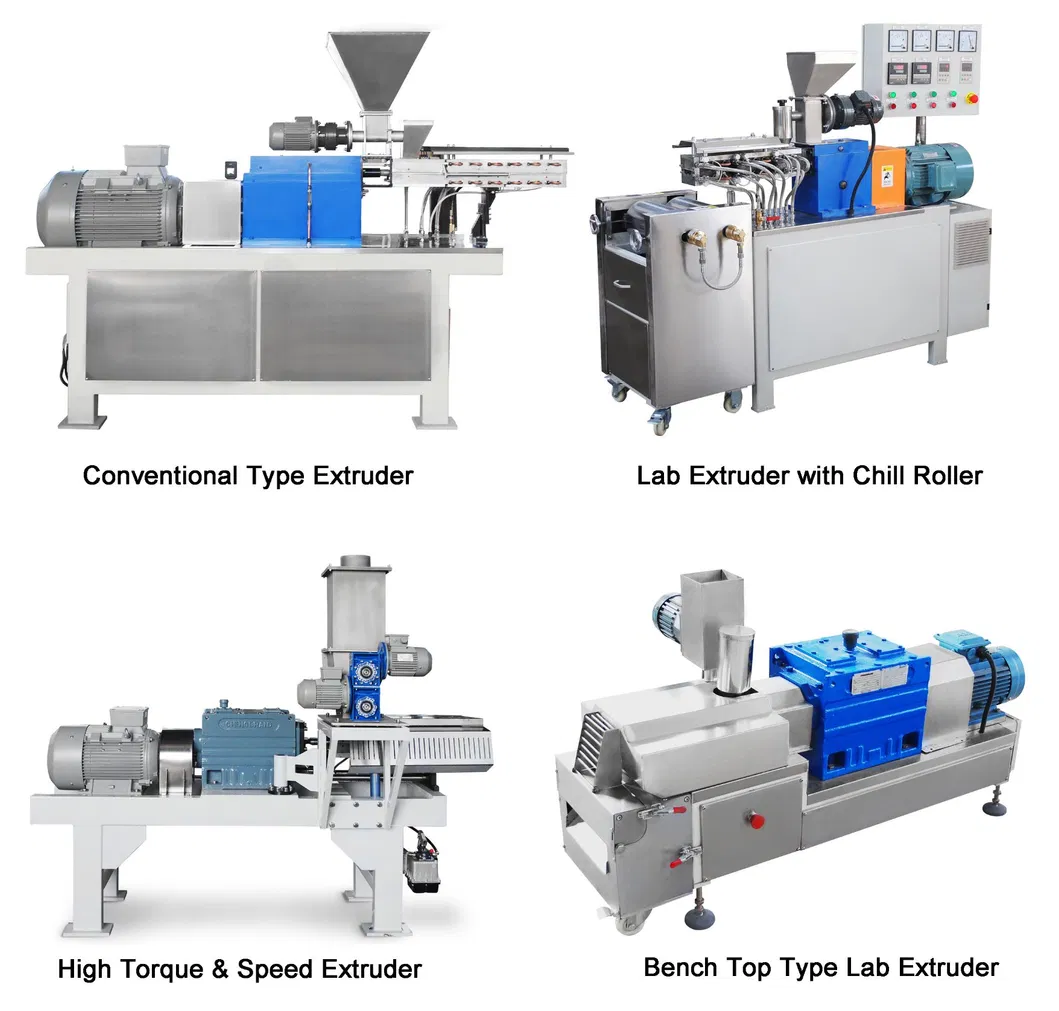

2. Extrusor de parafuso duplo

2.1 Binário elevado e rotação de alta velocidade, aparafusadora dupla:

Principais características

Caixa de marchas completa de fabricante OEM profissional, baixo ruído, longevidade durável
Alta velocidade de parafuso, alta cisalhamento, descarga rápida
Projeto independente do sistema de arrefecimento do óleo lubrificante
Limitador de binário para proteger o sistema de transmissão
Adequado para reaproveitamento de pó, produção especial de pó
Projeto dividido de insertos do barril e do forro para a limpeza fácil e manutenção
Opções de alimentação superior e lateral
Outras características semelhantes ao extrusor de tipo convencional

Parâmetros técnicos:

Modelo	Capacidade (kg/h)	Diâmetro do parafuso (mm)	Comprimento do parafuso (mm)	Velocidade do parafuso (r/min)	Motor principal (kw)	Motor do alimentador (kw)	Potência de aquecimento (kw)	Dimensões totais (mm)
TSH-40	80-260	40	16D	0-800	11/15/18.5	0.55	8	1850 * 700 * 1750
TSH-52	150-450	52	16D	0-800	22/30/37	0.75	10	2700 * 900 * 2200
TSH-65	400-1000	65	16D	0-800	45/55/75	1.1	12	2900 * 1000 * 2400
TSH-75	800-1200	75	16D	0-800	75/90	1.5	16	3100 * 1200 * 2500
TSH-85	1200-1800	85	16D	0-800	90/110	2.2	20	3700 * 1500 * 2900

2.2 Extruder de parafuso duplo paralelo de Co-rotação convencional

Características

Cortes fortes, limpeza fácil
Controle automático preciso da temperatura, alto arrefecimento e aquecimento exchange
Abertura articulada de tipo balde articulado, revestimentos segmentados para fácil substituição e economia de custos
Alimentador de fácil montagem e desmontagem, estrutura interna para evitar aglomeração
Parafuso configurável aplicado para fórmulas de pó diferente
Parafuso e barril adotam materiais especiais como Cr12MoV, CPM, etc., resistindo a desgaste elevado
Caixa de velocidades silenciosa com nível de ruído baixo em dB
Limitador de binário para proteger o sistema de transmissão
Baixo consumo de energia

Parâmetros técnicos:

Modelo	Capacidade (kg/h)	Diâmetro do parafuso (mm)	Comprimento do parafuso	Velocidade do parafuso (r/min)	Motor principal (kw)	Motor do alimentador (kw)	Potência de aquecimento (kw)	Dimensões totais (mm)
SLJ-40	80-220	40	16D	0-500	11/15/18.5	0.55	4	1800 * 600 * 1700
SLJ-50	150-300	50	16D	0-500	22/30	0.75	8	2600 * 700 * 2000
SLJ-55	300-400	55	16D	0-500	30/37	0.75	8	2700 * 900 * 2300
SLJ-60	400-600	60	16D	0-500	45	1.1	12	2750 * 1000 * 2350
SLJ-75	600-800	75	16D	0-500	55	1.5	12	2900 * 1100 * 2400
SLJ-80	800-1200	80	16D	0-500	75/90	2.2	20	3700 * 800 * 2800

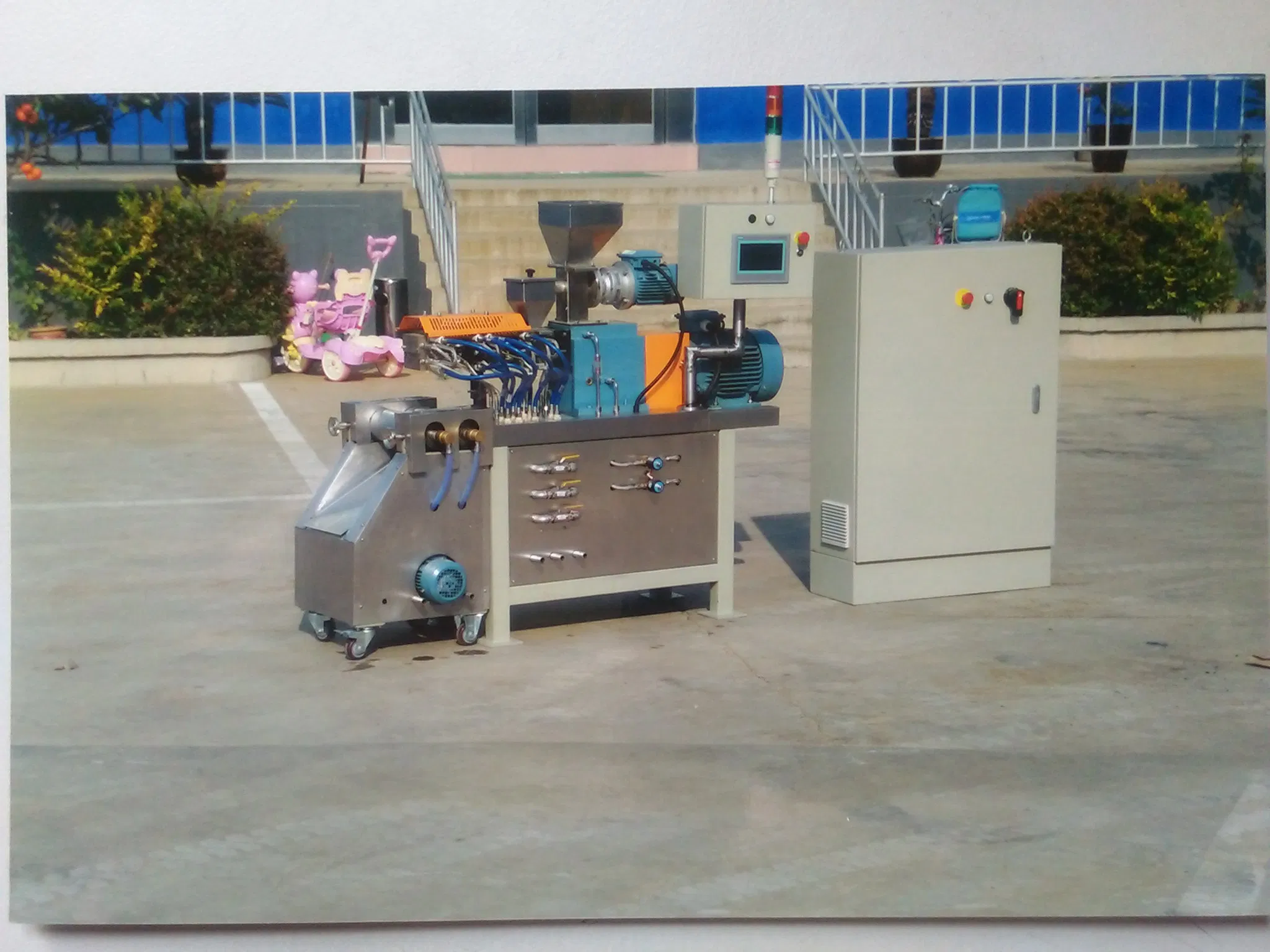

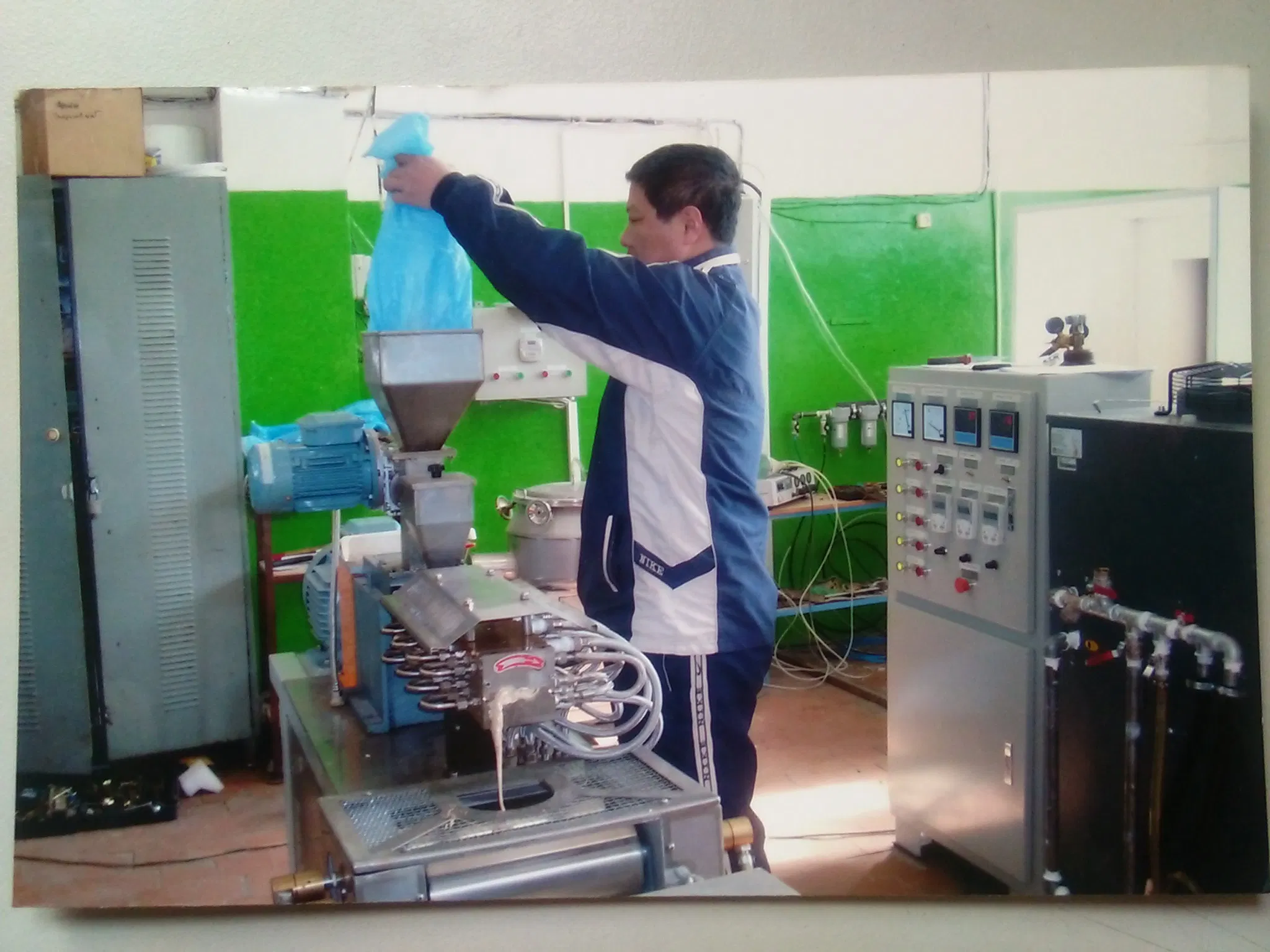

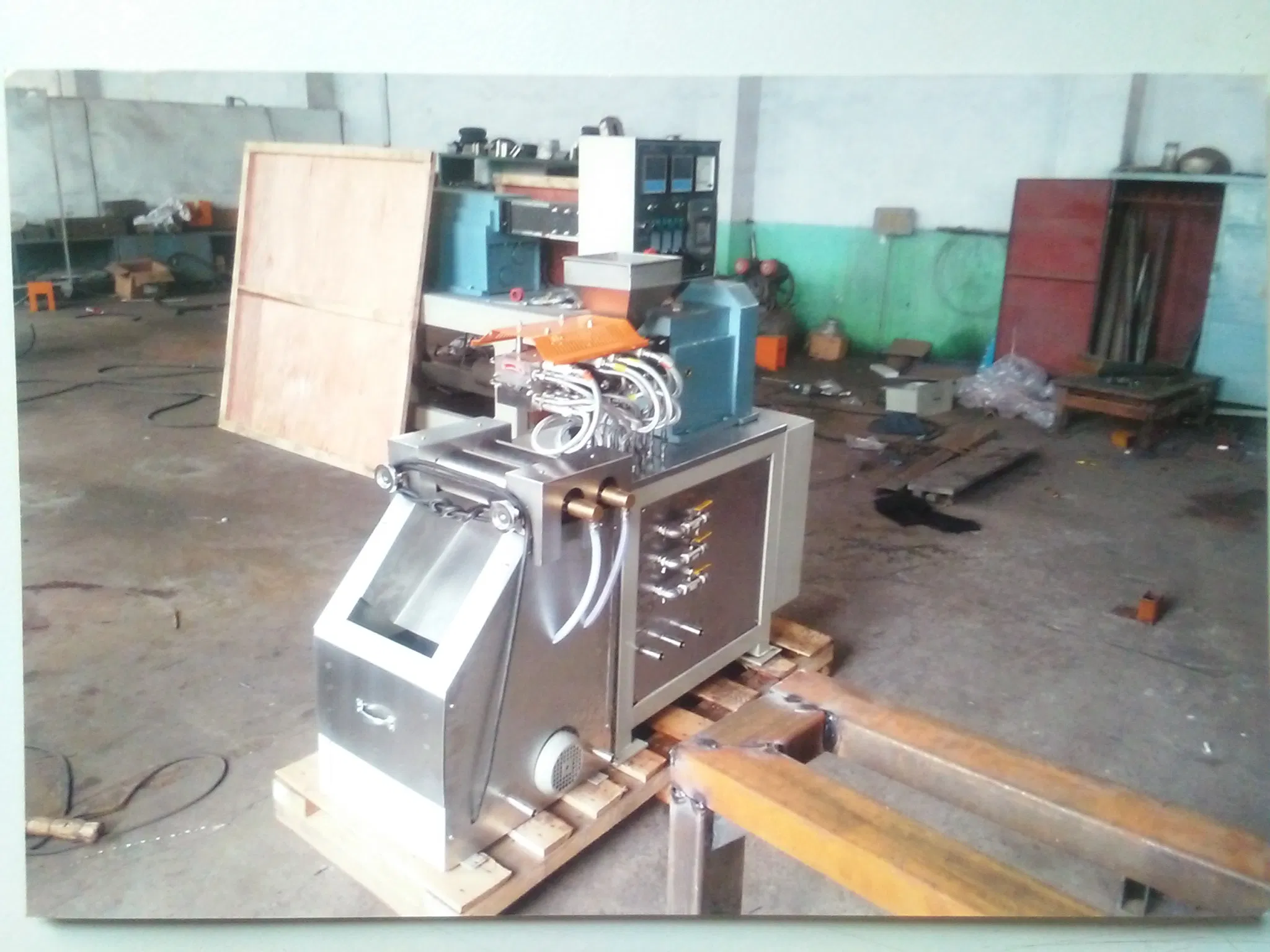

2.3 Extruder de tipo de laboratório

Parâmetros técnicos:

Modelo	Capacidade (kg/h)	Diâmetro do parafuso (mm)	Comprimento do parafuso	Velocidade do parafuso (r/min)	Motor principal (kw)	Motor do alimentador (kw)	Potência de aquecimento (kw)	Dimensões totais (mm)
TSH-20	0.2-10	22	16D	0-600	2.2-4	0.1	2	1600 * 300 * 850
SLJ-30	1-30	30	16D	0-500	3-5.5	0.18	3.2	1430 * 550 * 1300
SLJ-32	40-80	32	16D	0-500	7.5/11	0.25	3.2	1600 * 500 * 1500

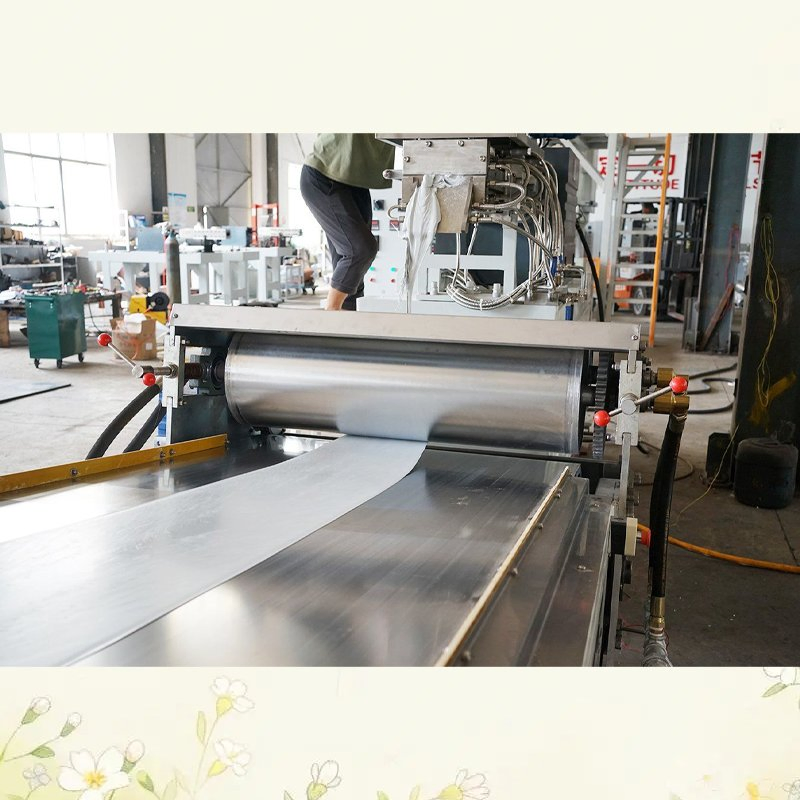

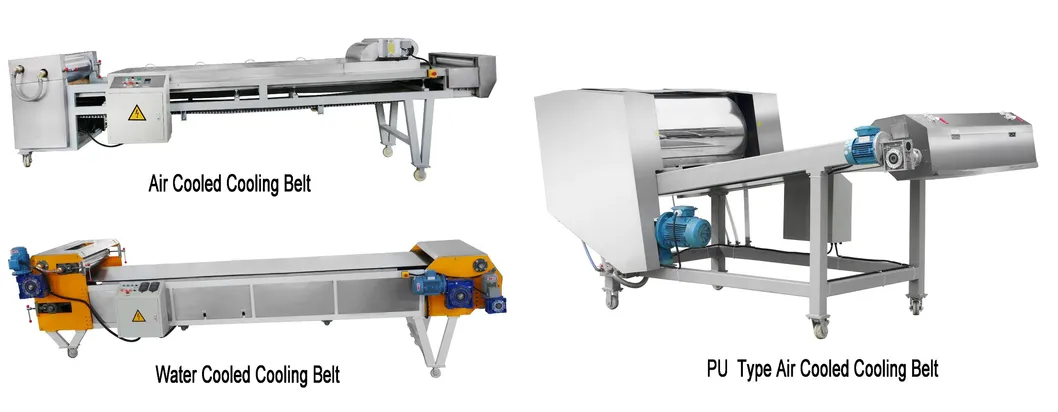

3. Correia de refrigeração

3.1 Correia de refrigeração arrefecida a água com agitador

Características

Correia de aço importada de qualidade consistente
Sistema de pulverização de água de refrigeração inferior, dispositivo de aquecimento e arrefecimento instalado
Equipado com dispositivo de guia para evitar a deformação
Melhor resultado de refrigeração, maior produtividade eficiente
Pouca manutenção e limpeza fácil
Espessura das aparas e velocidade do rolo ajustável
Triturador com pino de dedo e dentes
Contaminação cruzada minimizada, funcionamento simples

Parâmetros técnicos:

Modelo	Diâmetro do rolo (mm)	Largura da correia (mm)	Comprimento da correia (mm)	Motor de accionamento (kw)	Capacidade (kg/h)	Modo de arrefecimento	Dimensões totais (mm)
GDY-406	220	600	4000	1.5	200-400	Água arrefecida	4000 * 750 * 1600
GDY-508	325	800	5000	3	400-500	Água arrefecida	5000 * 900 * 1800
GDY-510	325	1000	5000	3	500-700	Água arrefecida	5000 * 1100 * 1900
GDY-610	440	1000	6000	4	600-800	Água arrefecida	6000 * 1100 * 1900
GDY-612	440	1200	6000	4	700-900	Água arrefecida	6000 * 1400 * 1900
GDY-712	600	1000	7000	5.5	900-1200	Água arrefecida	7000 * 1400 * 2000

3.2 Correia de arrefecimento Caterpillar do tipo arrefecido a ar com sacudidor

Características

Aço inoxidável fabricado pela caterpillar, refrigeração a ar
Afinação de lascas e velocidade de transporte ajustável
Design razoável para rolos de arrefecimento no interior, tratamento de superfície profissional para evitar fugas de água e ferrugem
Instalado com dispositivo de ar condicionado simplificado
Funcionamento seguro, como o botão de emergência, rotação no sentido dos ponteiros do relógio e no sentido contrário ao dos ponteiros do relógio.

Parâmetros técnicos:

Modelo	Diâmetro do rolo (mm)	Largura da correia (mm)	Comprimento da correia (mm)	Motor de accionamento (kw)	Motor do ventilador (kw)	Capacidade (kg/h)	Modo de arrefecimento	Dimensões totais (mm)
JFY-204	160/160	400	2000	0.55	200-400	30-100	Água gelada e ar	2000 * 450 * 900
JFY-406	160/220	600	4000	0.75	400-500	100-220	Água gelada e ar	4000 * 850 * 950
JFY-508	180/325	700	5000	0.75	500-700	220-400	Água gelada e ar	5000 * 1050 * 1200
JFY-510	180/325	800	5000	1.1	600-800	400-500	Água gelada e ar	5000 * 1150 * 1200
JFY-610	180/325	800	6000	1.1	700-900	500-700	Água gelada e ar	6000 * 1150 * 1200
JFY-710	180/325	1000	6000	1.5	900-1200	600-900	Água gelada e ar	7000 * 1250 * 1450
JFY-812	180/325	1000	7000	2.2	900-1200	900-1200	Água gelada e ar	8000 * 1650 * 1600

Correia de arrefecimento arrefecida a ar do tipo 3.3 PU

Características

Afinação do cime e velocidade do rolo ajustáveis
Arrefecido a ar para evitar contaminação cruzada
Rolo e triturador equipados com protecção contra sobrecarga
Eficiências elevadas
Correia PU de uma só peça para facilitar a limpeza e a manutenção
Design compacto para um espaço limitado

Parâmetros técnicos:

Modelo	Diâmetro do rolo (mm)	Largura da banda (mm)	Comprimento da banda (mm)	Potência do motor (kw)	Débito (kg/h)	Dimensões (mm)
PFY-104	156	400	1000	1.1	50	1000 * 870 * 1050
PFY-206	220	600	2000	1.1	150	2000 * 1150 * 1100
PFY-208	445	800	2000	2.2	300	2000 * 1100 * 1100
PFY-210	445	1000	2000	2.2	500	2000 * 1300 * 1100
PFY-310	622	1000	3000	2.2	800	2000 * 1300 * 1200

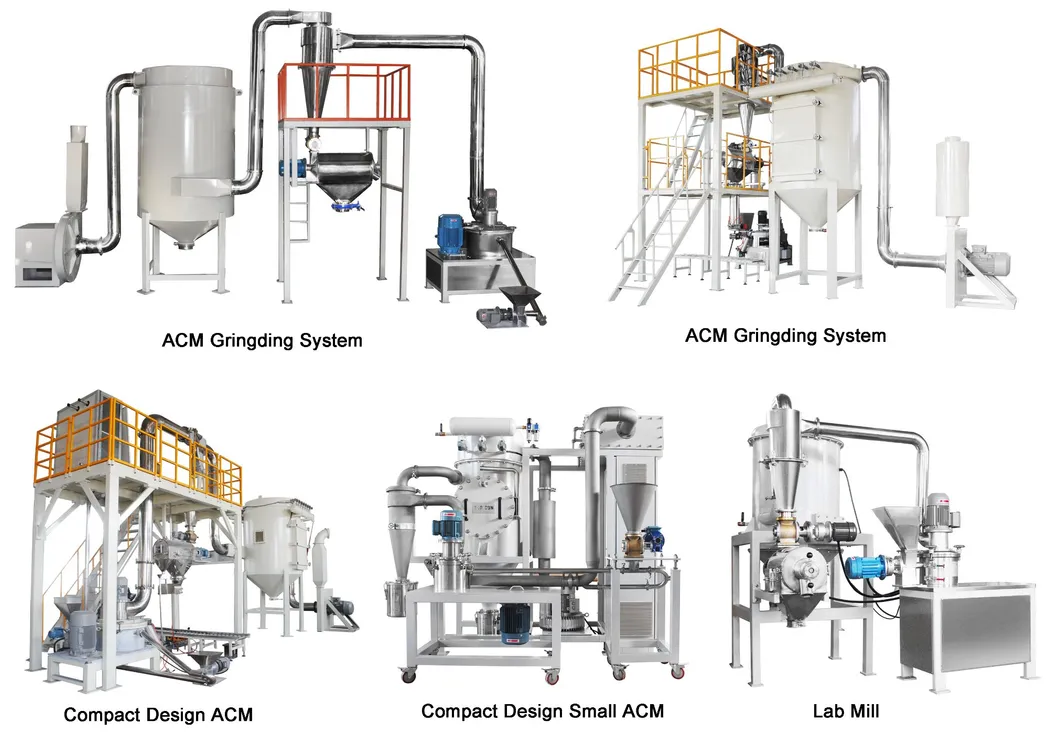

4. Sistema de moagem ACM (moinho do classificador de ar)

Características

Segurança em conformidade com a norma europeia relativa à resistência a explosões ATEX/PSR11
Design de baixo ruído (do moinho para o sistema de ventoinhas)
Distribuição granulométrica ajustável a pedido
Monitorização da temperatura do corpo do moinho e do volume de admissão de ar
Crivo rotativo com design exclusivo e resistente para utilização em malha problema
Sistema de moagem completo concebido para pó sem pó
Produtos acabados em pó com mais de 98 por cento
Saída elevada, limpeza e manutenção fáceis de utilizar

Parâmetros técnicos:

Modelo	Motor do moinho kw	Rpm do rotor	Motor classificador	Rpm do classificador	Ventoinha kw	Ar condicionado/h	Capacidade kg/h	Dimensões totais em mm
ACM-02	2.2	12000	0.37	0-3000	3	350	2-30	1430 * 550 * 1300
ACM-05	4	11000	0.75	0-3000	4	800	30-80	2100 * 1000 * 2150
ACM-10	7.5	7000	1.5	0-3000	11	2500	100-260	6200 * 1250 * 3200
ACM-15	11	7000	1.5	0-3000	15	3000	200-350	6500 * 1300 * 3300
ACM-20	15	6600	2.2	0-3000	22	3500	300-400	7500 * 1300 * 3600
ACM-30	22	5500	3	0-3000	30	4500	400-550	7900 * 1500 * 3600
ACM-40	30	4600	5.5	0-3000	37	5500	600-800	8000 * 1700 * 3600
ACM-50	37	4000	7.5	0-3000	45	6500	1000-1200	9000 * 1900 * 3900
ACM-60	45	3500	7.5	0-3000	55	8000	1200-1600	9000 * 2000 * 4000

Equipamento de Produção de Pintura em Pó

Perguntas Frequentes (FAQ)

Como funciona o misturador automático de contentores?

O misturador funciona com carrinhos de materiais contínuos. O recipiente é carregado com o material, sendo automaticamente elevado e acoplado de forma firme à cabeça misturadora. O processo de mistura ocorre por inclinação e rotação homogeneizada, sendo totalmente controlado via PLC.

Quais são as vantagens da extrusora de parafuso duplo de alto torque?

Esta extrusora oferece alta velocidade de rotação, alta taxa de cisalhamento, descarga rápida e maior durabilidade. Possui um sistema independente de arrefecimento do óleo lubrificante, limitador de binário para proteção da transmissão e design bipartido que facilita a limpeza e manutenção.

Qual a diferença entre a correia de refrigeração arrefecida a água e a Caterpillar a ar?

A correia arrefecida a água utiliza uma correia de aço com pulverização inferior de água, garantindo excelente capacidade de arrefecimento e produtividade. Já o modelo Caterpillar utiliza placas de aço inoxidável e sistema de refrigeração a ar com ar condicionado integrado para evitar qualquer contaminação cruzada.

O sistema de moagem ACM é seguro contra explosões?

Sim, o sistema de moagem ACM foi projetado e fabricado em total conformidade com a norma europeia de resistência a explosões ATEX/PSR11, garantindo um ambiente de trabalho seguro e livre de poeiras.

Como é controlada a granulometria do pó no sistema ACM?

A distribuição granulométrica é ajustada através do controle eletrônico da velocidade de rotação do rotor de moagem e do rotor do classificador de ar, permitindo obter frações de pó extremamente precisas com eficiência superior a 98%.
